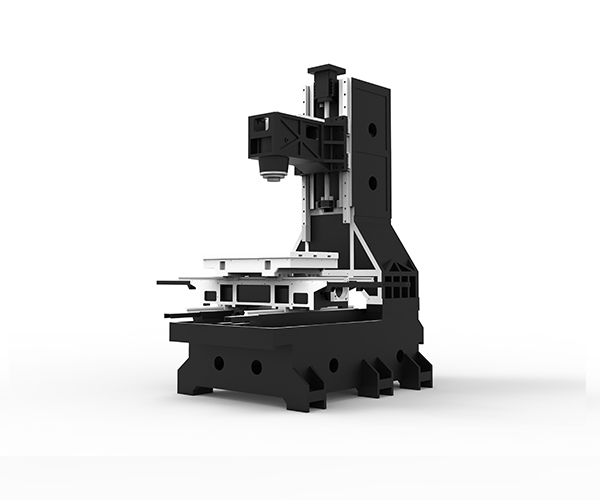

机床结构
+ 加大范围设计，三轴行程600X400X450，工作台700X420
+ 快移最高可达48米,加速度0.7G，节省非加工时间30%
+ 三轴高速滚柱线轨(X轴四滑块、Z轴六滑块），大承载，抗振能力强
+ 标配8000转150直径高刚性轴承组合主轴，养具高速及高刚性
+ 标配11/7.5大功率主电机输出更强劲 + 无配重设计满足高速、高灱敏加工需求
+ 低底座、宽鞍座、大立柱保障加工刚性
机床规格
|
项目 |
单位 |
VH-6 |
VH-8N |
VH-10N |
|
|
加工 范围 |
X/Y/Z轴行程 |
mm |
600×400×450 |
800×560×560 |
1000×560×560 |
|
主轴端面至工作台距离 |
mm |
170-620 |
120-680 |
120-680 |
|
|
主轴至立柱轨面距离 |
mm |
456 |
590 |
590 |
|
|
工作 台 |
台面尺寸(长x宽） |
mm |
700×420 |
1000×550 |
1100×600 |
|
最大承重 |
Kg |
350 |
600 |
800 |
|
|
T型槽规格 |
No. |
3-18 X 125 |
5-18 X 90 |
5-18 X 92 |
|
|
主轴 |
主轴型式 |
/ |
BT40皮带10000rpm |
BT40皮带10000rpm |
BT40皮带10000rpm |
|
主轴功率（最大/连续） |
Kw |
11/7.5 |
11/7.5 |
15/11 |
|
|
主轴扭矩（最大/连续） |
Nm |
70/48 |
70/48 |
95/70 |
|
|
进给 |
三轴快移速度 |
m/min |
48/48/36 |
48/48/36 |
36/36/30 |
|
三轴导轨规格 |
/ |
30/30/35 |
35/45/45(6滑块) |
45(6滑块)/45/45(6滑块) |
|
|
三轴丝杠规格 |
/ |
3216/3216/3216 |
4016/4016/4016 |
4012/4012/4016 |
|
|
刀具交换装置 |
刀库型式 |
/ |
机械手20T |
机械手24T |
机械手24T |
|
刀具最大直径（邻空） |
mm |
Φ80（Φ125） |
Φ80（Φ125） |
Φ80（Φ125） |
|
|
刀具最大长度 |
mm |
200 |
250 |
300 |
|
|
刀具最大重量 |
Kg |
8 |
8 |
8 |
|
|
换刀时间（T-T） |
Sec |
2.2 |
2.2 |
2.2 |
|
|
主要 精度 |
定位精度 |
mm |
0.008（ISO） ±0.004/300（JIS） |
||
|
重复定位精度 |
mm |
0.005（ISO） ±0.003（JIS） |
|||
|
一般 规格 |
机床重量 |
Kg |
3500 |
5000 |
5400 |
|
外形尺寸（含后置水箱） |
mm |
2100×2530 × 2700 |
2500×2900 × 2900 |
2800×3000 × 2900 |
|
